Potenza ad alta velocità
MODULI DI POTENZA TRION3
Analisi precisa e sincrona della potenza
Scopri i nostri moduli di potenza ad alta velocità della serie TRION3, ideali per un’analisi precisa di potenza a 4 fasi. Beneficia di moduli di condizionamento del segnale intercambiabili dall’utente che forniscono conversione A/D separata su ogni canale fino a 10 MS/s e sottomoduli aggiuntivi per una flessibilità impareggiabile nel soddisfare le tue esigenze di analisi di potenza.
Download
COMPATIBILITÀ & CAMPIONAMENTO
I moduli TRION3 ad alta velocità forniscono frequenze di campionamento fino a 10 MS/s e sono compatibili solo con il telaio DEWE3. I moduli TRION3 registrano molte fonti di dati disparate in perfetta sincronizzazione: analogici, digitali, contatori/encoder, GPS, CAN, tempistica, ecc.
Campionamento simultaneo del segnale TRION3 I moduli di condizionamento sono il cuore e l’anima dei sistemi di acquisizione dati DEWETRON, combinando la potenza del campionamento simultaneo e la tecnologia ADC a 18 o 24 bit con un condizionamento avanzato del segnale. Ogni ingresso è dotato del proprio ADC che permette il campionamento parallelo e sincrono. I dati di calibrazione sono memorizzati sul modulo TRION3, il che porta al fatto che solo il modulo TRION3 debba essere calibrato.
Sei assolutamente flessibile con i moduli di potenza TRION3 intercambiabili dall’utente: scegli i moduli TRION3 adatti, collegali al tuo sistema di acquisizione dati DEWE3, accendi il sistema e mettiti al lavoro. I moduli vengono identificati e configurati automaticamente all’interno del software non appena viene avviato.
Moduli di potenza
Scopri i moduli di potenza ad alta velocità della serie TRION3, ideali per un’analisi precisa di potenza a quattro fasi. Beneficia di moduli intercambiabili dall’utente e di sotto-moduli aggiuntivi per una flessibilità impareggiabile nel soddisfare le tue esigenze di analisi energetica.
CANALI
8 (4 U / 4 I)
SAMPLE RATE/CH
10 MS/s
RESOLUTION
18-bit
ISOLATION
yes
CONNECTOR TYPES
Fixed: 4 x Safety banana, CAT III 1000 V Exchangeable: 4 x sub-modules
CANALI
8 (4 U / 4 I)
Sample rate
2 MS/s
RESOLUTION
18-bit
ISOLATION
yes
CONNECTOR TYPES
Fixed: 4 x Safety banana, CAT III 1000 V Exchangeable: 4 x sub-modules
CANALI
8 (4 U / 4 I)
Sample rate
1 MS/s
RESOLUTION
24-bit
ISOLATION
yes
CONNECTOR TYPES
Fixed: 4 x Safety banana, CAT III 1000 V Exchangeable: 4 x sub-modules
CANALI
8
Sample rate
1 MS/s
RESOLUTION
18-bit
ISOLATION
yes
CONNECTOR TYPES
Fixed: 0 Exchangeable: 8 x sub-modules
CANALI
8
Sample rate
10 MS/s
RESOLUTION
18-bit
ISOLATION
yes
CONNECTOR TYPES
Fixed: 0 Exchangeable: 8 x sub-modules
Compatibilità: I sistemi DEWE3 ad alta velocità supportano sia i moduli TRION3 che TRION. I sistemi DEWE2 supportano solo i moduli TRION.
Sottomoduli intercambiabili dall'utente

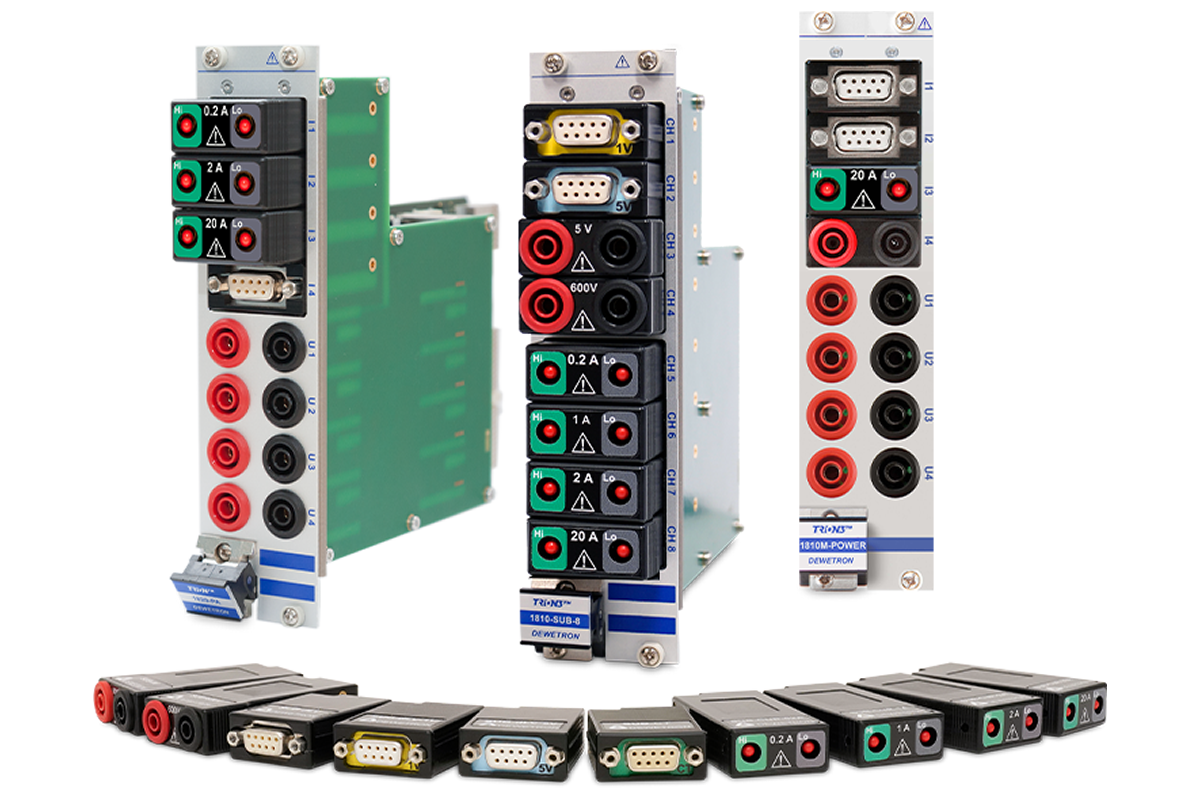

In combinazione con i nostri moduli di potenza (vedi la tabella sopra), i sottomoduli intercambiabili possono essere usati per creare configurazioni di ingresso individuali. Grazie alla modularità unica, fino a 8 canali possono essere equipaggiati con diversi sottomoduli per la misurazione di corrente continua o tensione. Quindi quasi qualsiasi tipo di sensore di tensione o corrente può essere collegato a un analizzatore di potenza DEWETRON. I sottomoduli sono intercambiabili dall’utente in qualsiasi momento, rilevati automaticamente e i dati di calibrazione vengono memorizzati direttamente all’interno del sottomodulo.
SOTTOMODULI PER L'INGRESSO DI CORRENTE (diretta & sensori)
RANGE
1 ARMS
(±2 APEAK)
0.5 ARMS
(±1 APEAK)
0.25 ARMS
(±0.5 APEAK)
0.1 ARMS
(±0.2 APEAK)
SAFETY
Not isolated.
Depending on connected current clamp
BANDWIDTH
5 MHz
CONNECTOR
D-SUB-9 socket
EXCHANGEABLE BY USER
yes
RANGE
20 ARMS
(±40 APEAK)
SAFETY
CAT II 600 V, unfused
BANDWIDTH
300 kHz
CONNECTOR
Safety banana (male)
EXCHANGEABLE BY USER
yes
RANGE
2 ARMS
(±4 APEAK)
SAFETY
CAT II 600 V, unfused
BANDWIDTH
300 kHz
CONNECTOR
Safety banana (male)
EXCHANGEABLE BY USER
yes
RANGE
1 ARMS
(±2 APEAK)
SAFETY
CAT II 600 V, unfused
BANDWIDTH
300 kHz
CONNECTOR
Safety banana (male)
EXCHANGEABLE BY USER
yes
RANGE
0.2 ARMS
(±0.4 APEAK)
SAFETY
CAT II 600 V, unfused
BANDWIDTH
300 kHz
CONNECTOR
Safety banana (male)
EXCHANGEABLE BY USER
yes
SOTTOMODULI PER L'INGRESSO DI TENSIONE
RANGE
1 VRMS
(±2 VPEAK)
SAFETY
Not isolated.
Depending on connected current clamp
BANDWIDTH
5 MHz
CONNECTOR
D-SUB-9 socket
EXCHANGEABLE BY USER
yes
RANGE
5 VRMS
(±10 VPEAK)
SAFETY
Not isolated.
Depending on connected current clamp
BANDWIDTH
5 MHz
CONNECTOR
D-SUB-9 socket
EXCHANGEABLE BY USER
yes
RANGE
5 VRMS
(±10 VPEAK)
SAFETY
Not isolated.
Depending on connected current clamp
BANDWIDTH
150 kHz
CONNECTOR
D-SUB-9 socket
EXCHANGEABLE BY USER
yes
RANGE
600 VRMS
(±1500 VPEAK)
SAFETY
CAT II 600 V, isolated
BANDWIDTH
300 kHz
CONNECTOR
Safety banana
EXCHANGEABLE BY USER
yes
RANGE
600 VRMS
(±850 VPEAK)
60 VRMS
(±100 VPEAK)
6 VRMS
(±10 VPEAK)
0.6 VRMS
(±1 VPEAK)
SAFETY
CAT II 600 V, isolated
BANDWIDTH
300 kHz
CONNECTOR
Safety banana
EXCHANGEABLE BY USER
yes
INGRESSI FISSI AD ALTA TENSIONE

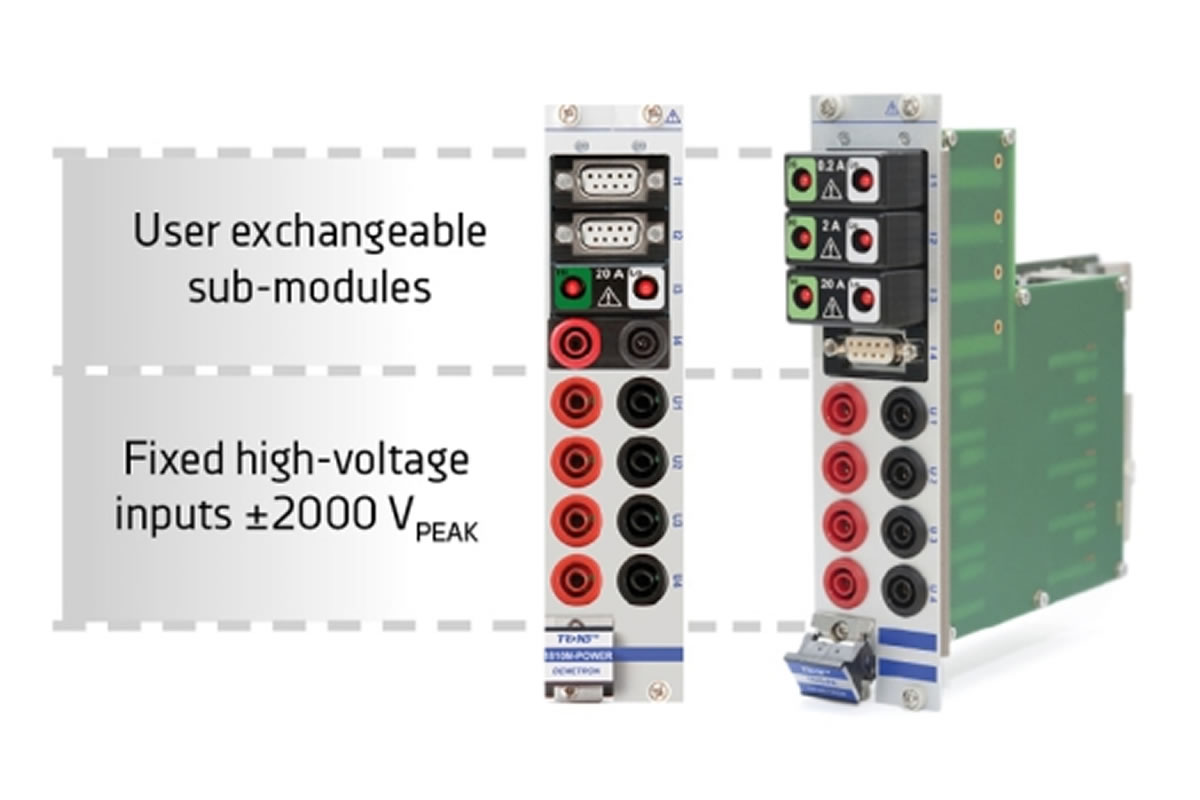

4 canali su ciascun modulo di potenza sono ingressi fissi ad alta tensione con ±2000 VPEAK. Gli altri 4 canali sono liberi per diversi sottomoduli intercambiabili dall’utente.
L’unica eccezione:
Il modulo TRION3-1810-SUB-8 offre 8 sottomoduli intercambiabili dall’utente. Pertanto, è il modulo di potenza TRION3 più flessibile
Ingresso di tensioneU1, U2, U3, U4
RANGE: 1000 VRMS(±2000 VPEAK)
SAFETY: CAT IV 600 V /CAT III 1000 V
BANDWIDTH: 5 MHz
CONNECTOR: Safety banana
