Trasforma il tuo dispositivo di misurazione DEWETRON in un analizzatore di potenza completo. Questa funzione principale dei nostri dispositivi della serie DEWE3-PA è disponibile anche per altri dispositivi, offrendo flessibilità e capacità senza pari.

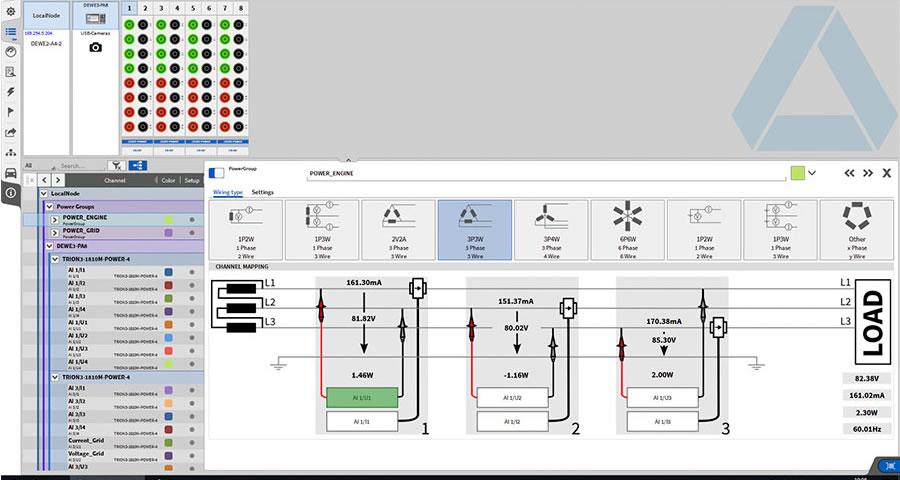

– Sistemi di alimentazione trifase: Analisi di sistemi da 1 a 9 fasi (1P2W, 2V2A, 3P3W, 3P4W, 2x 3P3W ecc.).
– Gruppi di alimentazione: Sintesi logica di diversi sistemi di alimentazione.
– Rilevamento della frequenza: Rilevamento automatico della frequenza fondamentale per la massima precisione e sorgente di sincronizzazione secondaria di riserva per un funzionamento sicuro, oltre a velocità di uscita fisse supportate.
– Calcoli accurati: Calcoli ciclo per ciclo senza interruzioni e senza punti ciechi.
– Visualizzazione e memorizzazione dei dati grezzi
– Varie opzioni di visualizzazione con strumenti di potenza dedicati
– Analisi della potenza online e offline

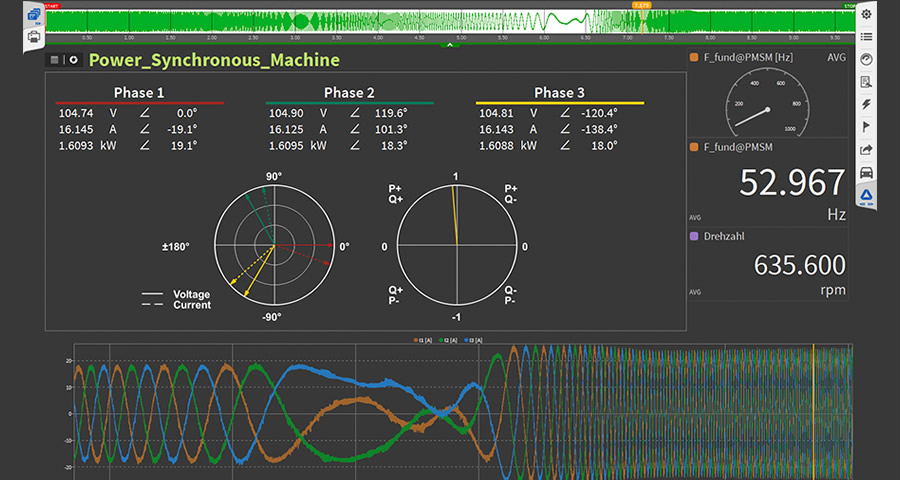

L’opzione di potenza di base di OXYGEN calcola tutti i parametri importanti per analizzare la potenza elettrica del tuo DUT nel dominio del tempo:
– Calcolo ciclo per ciclo di
– Tensione
– L-L e L-N
– RMS, AVG e P2P
– Corrente
– RMS, AVG e P2P
– Potenza attiva
– Potenza reattiva
– Potenza apparente
– Fattore di potenza
– Energia
– Componenti simmetriche
– Analisi dei valori totali e fondamentali

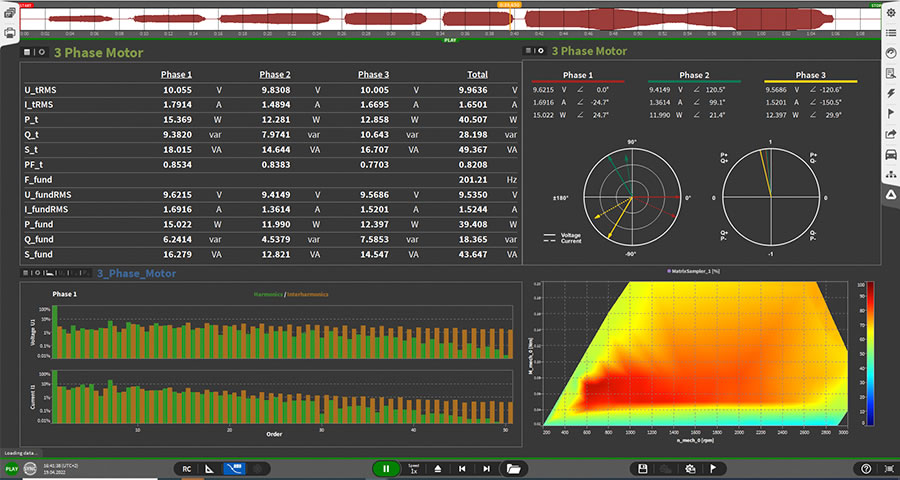

L’opzione avanzata di potenza di OXYGEN ti offre approfondimenti dettagliati sul tuo DUT analizzando il dominio della frequenza e altro ancora. Inoltre, è il complemento perfetto per i progettisti di inverter poiché calcola automaticamente l’efficienza elettrica e meccanica e fornisce senza soluzione di continuità un’analisi d/Q. È anche la scelta ideale per gli ingegneri nel settore fotovoltaico, perché include anche l’analisi delle fluttuazioni di tensione e dello sfarfallio.

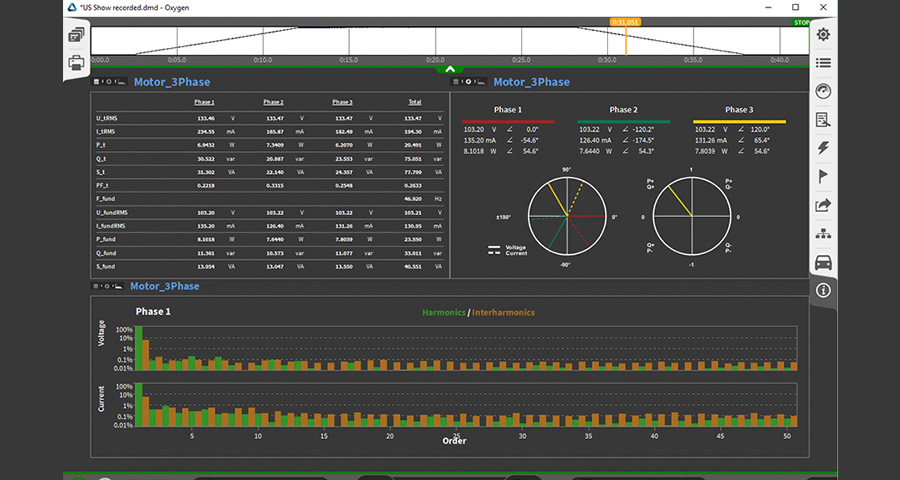

– Analisi delle armoniche (intermedie) (IEC 61000-4-7)
– Componenti ad alta frequenza
– Interarmoniche
– Fluttuazioni di tensione (IEC 61000-4-15)
– Emissioni di sfarfallio (IEC 61400-21)
– Analisi D/Q
– Analisi della potenza meccanica
– Analisi dell’efficienza e mappatura dell’efficienza online
Se lavorate con fonti di energia rinnovabile, date un’occhiata all’opzione di potenza esperta di OXYGEN in quanto include calcoli conformi a IEC 61400-21 e FGW TR3
– Calcoli continui conformi ai requisiti FGW-TG3
– Soglie adattabili e frequenze di aggiornamento supportate per analisi individuali
Lo strumento di misura universale OXYGEN può non solo essere utilizzato per visualizzare i dati delle misurazioni, ma anche per validare i risultati delle armoniche e del flicker e segnalare se i limiti predefiniti sono stati superati. I limiti di superamento/non superamento possono essere definiti liberamente dall’utente in base allo standard richiesto. I risultati sono visualizzati in una panoramica strutturata che può essere utilizzata direttamente per la creazione di report.
Questa potente funzione può essere utilizzata online durante l’esecuzione della misurazione o offline durante l’analisi dei dati di misurazione.

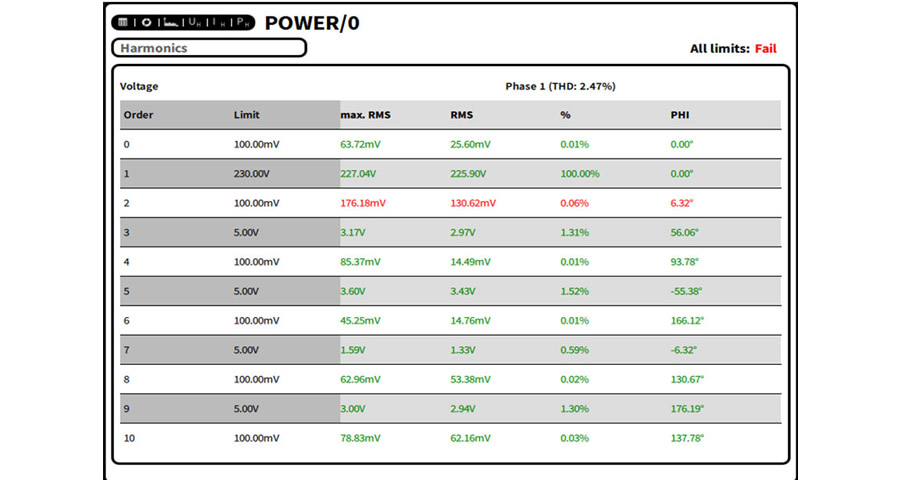

– Validazione delle armoniche:
– Valutazione delle armoniche e delle interarmoniche di tensione, corrente e potenza

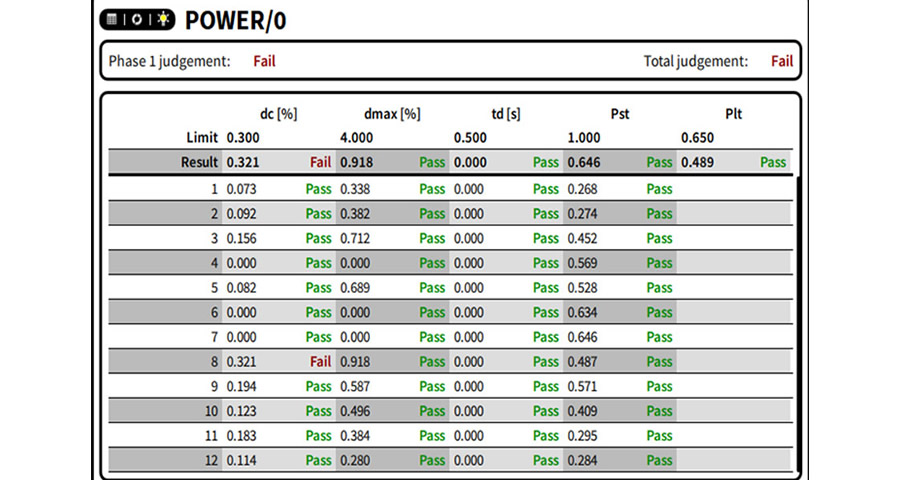

Validazione del flicker:
– Valutazione di dc, dmax, td, Pst e Plt per il tempo di aggregazione Plt
